硬密封多層次蝶閥是我們目前比較常用的一種蝶閥設備，因其開啟的力矩較小，操作簡單便捷的優勢從而深受業內人士的喜愛。下面讓我們隨著西布倫多層次蝶閥廠家來了解一下硬密封多層次蝶閥的相關概述與工作原理吧！

硬密封多層次蝶閥的相關概述：

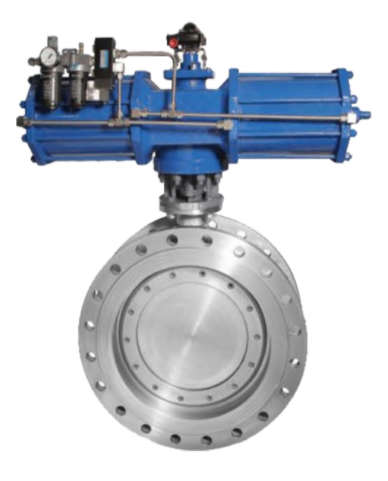

　硬密封多層次蝶閥為偏心金屬密封結構，密封形式為金屬對金屬密封、金屬密封采用可更換金屬密封圈、金屬密封采用不銹鋼板和石墨復合板密封圈。硬密封多層次蝶閥的驅動形式除電動驅動外，還有電動驅動、蝸輪傳動、氣動驅動等。硬密封多層次蝶閥的蝶板安裝在管道的直徑方向。在蝶閥閥體的圓柱形通道中，圓盤形蝶板繞軸線旋轉，旋轉角度在0-90度之間，當旋轉到90度時，閥門將全開。

硬密封多層次蝶閥的工作原理：

　　閥門開啟時蝶板關閉時瞬間與閥座接觸，通過蝶板的偏心1和2使閥座迅速分離，減少了密封副的磨損，降低了摩擦力矩，開啟靈活。偏心錐面3使蝶板在閥門開啟或關閉時穿過閥座的內孔，實現接觸密封。此外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，所以在閥門關閉時蝶板會越來越緊，可以實現自鎖，防止蝶板過定位。
